Forståelse af bølgelodning
Bølgelodning er en højvolumen elektronisk fremstillingsproces, der bruges til at skabe pålidelige loddeforbindelser mellem elektroniske komponenter og printkort (PCB'er). Denne automatiserede proces er almindeligt anvendt i samlingen af PCB'er, især i produktionen af forbrugerelektronik, bilkomponenter og kommunikationsenheder.
Hvordan fungerer bølgelodning?
Bølgelodning involverer flere nøgletrin:
- Forberedelse: PCB'et belægges først med et lag flux for at hjælpe med at lette loddeprocessen ved at forhindre oxidation og forbedre befugtning af loddemetal.
- Komponentplacering: Komponenter placeres på printkortet enten manuelt eller gennem automatiserede pick-and-place-maskiner.
- Transportørsystem: PCB'et lægges på et transportbånd og føres gennem en række stationer, der inkluderer fluxing, forvarmning, loddebølge og køling.
- Fluxing: Fluxstationen påfører flux på printet, hvilket sikrer, at overfladerne på komponenterne og printet er korrekt belagt.
- Forvarmning: Forvarmningszonen opvarmer printkortet til en bestemt temperatur for at forberede det til lodning, hvilket hjælper med at reducere termisk stød til komponenterne.

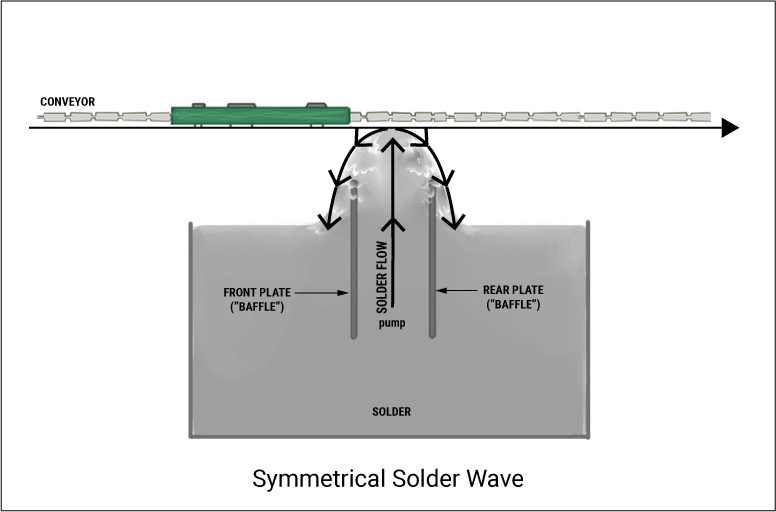

- Loddebølge: Hjertet i bølgeloddeprocessen, dette trin involverer at føre PCB'et over en bølge af smeltet loddemetal. Bølgen kan være formet som en rampe, og dens højde og hastighed kan justeres efter de specifikke krav til samlingen.
- Køling: Efter loddebølgen passerer PCB'et gennem en køletunnel, der størkner loddesamlingerne og fastgør komponenterne til PCB'et.
Hvad er de vigtigste fordele ved bølgelodning?
- Effektivitet: Bølgelodning giver mulighed for højhastigheds og automatiseret produktion, hvilket øger gennemløbet betydeligt og reducerer arbejdsomkostningerne.
- Konsistens: Denne proces sikrer ensartet loddeforbindelseskvalitet og pålidelighed, hvilket er afgørende for elektroniske samlinger.
- Omkostningseffektiv: Evnen til at lodde flere samlinger samtidigt reducerer omkostningerne pr. enhed, hvilket gør bølgelodning til en omkostningseffektiv mulighed for masseproduktion.
- Alsidighed: Bølgelodning kan tilpasses til forskellige typer printkort, herunder enkelt- og dobbeltsidede plader, hvilket gør det til en fleksibel løsning til forskellige produktionsbehov.
Hvad er de almindelige udfordringer ved bølgelodning?
- Termisk skade: Overdreven varme kan beskadige følsomme komponenter og forårsage problemer som loddebrodannelse eller løft af komponenter.
- Fluxrest: Resterende flux kan forårsage pålidelighedsproblemer og kan kræve yderligere rengøringstrin.
- Defekter i loddefuger: Dårlig lodningspraksis kan føre til defekter såsom dårlig befugtning, kolde samlinger eller utilstrækkelig lodning.
Konklusion
Bølgelodning er et kraftfuldt værktøj inden for elektronikfremstilling, der tilbyder høj effektivitet, konsistens og omkostningseffektivitet. At forstå processen, dens fordele og potentielle udfordringer er afgørende for alle, der er involveret i produktion og montering af elektroniske komponenter. Med kontinuerlige fremskridt inden for teknologi er bølgelodning fortsat en nøgleproces i jagten på mere pålidelige og omkostningseffektive elektroniske samlinger.
